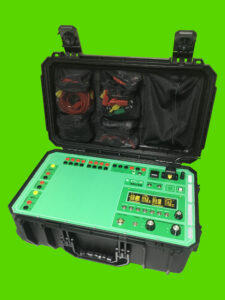

ВИПРОБУВАЛЬНИЙ КОМПЛЕКС ДЛЯ ТЕСТУВАННЯ ПРИСТРОЇВ РЕЛЕЙНОГО ЗАХИСТУ ТА АВТОМАТИКИ СЕРІЇ – РТС-М

ОПИС

РТС-М багатофункціональний пристрій для випробування вторинним струмом та напругою пристроїв релейного захисту та автоматики.

Пристрій містить:
– три вихідних джерела змінного або постійного струму;
– чотири джерела змінної або постійної напруги;
– дискретні входи і вихідні реле, що конфігуруються;
– модуль імітації силового вимикача.

Всі джерела струму і напруги мають індивідуальне регулювання амплітуди, фазового кута та частоти.

Дискретні входи гальванічно ізольовані, та мають універсальне виконання (“сухий” контакт, або потенціальний вхід).

Модуль імітації силового вимикача, складається з реле, що імітують електромагніти включення і відключення, контакти яких імітують блокконтакти увімкненого і вимкненного стану вимикача.

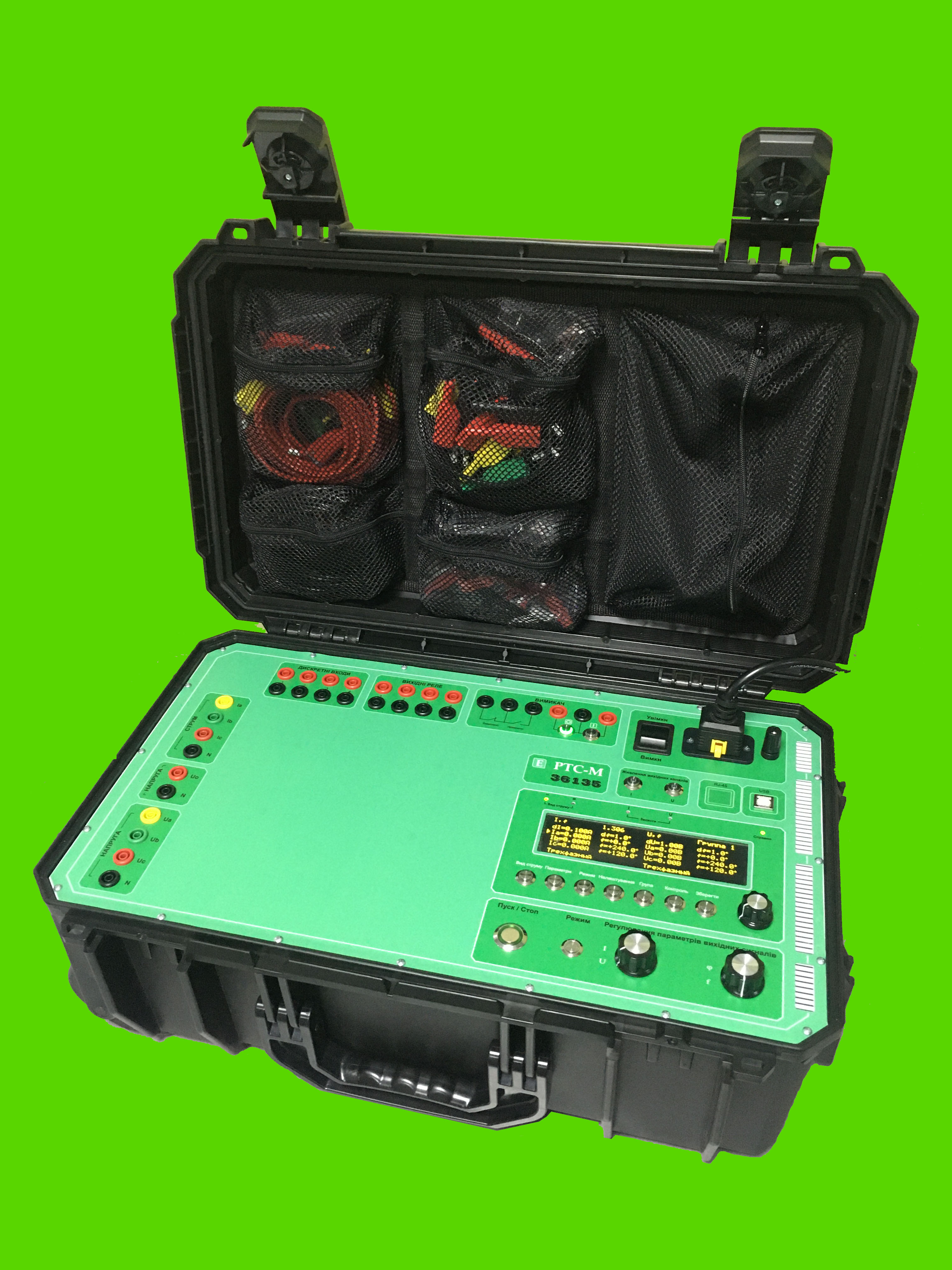

Відмінною особливістю пристрою є можливість ручного управління, а також використання автоматичних програм перевірки без підключення персонального комп’ютера. Управління та контроль параметрів здійснюється за допомогою розташованих на лицьовій панелі пристрою ручок, кнопок управління і великого ЖКІ, що дозволяють одночасно контролювати дві групи трифазних вихідних сигналів.

Управління пристроєм може також здійснюватися з ПК, підключеного за допомогою USB, або Ethernet інтерфейсу, за допомогою програмного забезпечення з широким набором ручних і автоматичних програм перевірки.

ПРИЗНАЧЕННЯ
Пристрій РТС-М містить ручні і автоматичні програми і може використовуватися для перевірки:

  • параметрів спрацювання і повернення, а також витримок часу електромеханічних реле:
    – реле струму;
    – реле напруги;
    – диференційних реле;
    – реле потужності;
    – реле частоти;
    – реле часу.
  • параметрів проміжних реле постійного або змінного струму:
    – струму або напруги спрацювання;
    – струму або напруги повернення;
    – часу спрацювання;
    – часу повернення.
  • параметрів спрацювання і логіки роботи функцій захистів і автоматики виконаних на базі мікропроцесорних терміналів:
    – струмові захисти;
    – спрямовані струмові захисти;
    – захисти по напрузі і частоті;
    – дистанційні захисти;
    – диференційні захисти;
    – автоматики АПВ, ПРВВ, АВР.
