ШАФИ ОПЕРАТИВНОГО ПОСТІЙНОГО СТРУМУ СЕРІЇ – ШОС-А

ОПИС

Шафи оперативного постійного струму ШОС-А призначені для живлення постійною напругою кіл пристроїв релейного захисту, автоматики та сигналізації на електричних станціях, підстанціях і розподільчих пунктах.

Живлення кіл постійного струму здійснюється від випрямлячів і вбудованої акумуляторної батареї.

Живлення шафи оперативного струму здійснюється від двох незалежних джерел змінної напруги.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Конструкція

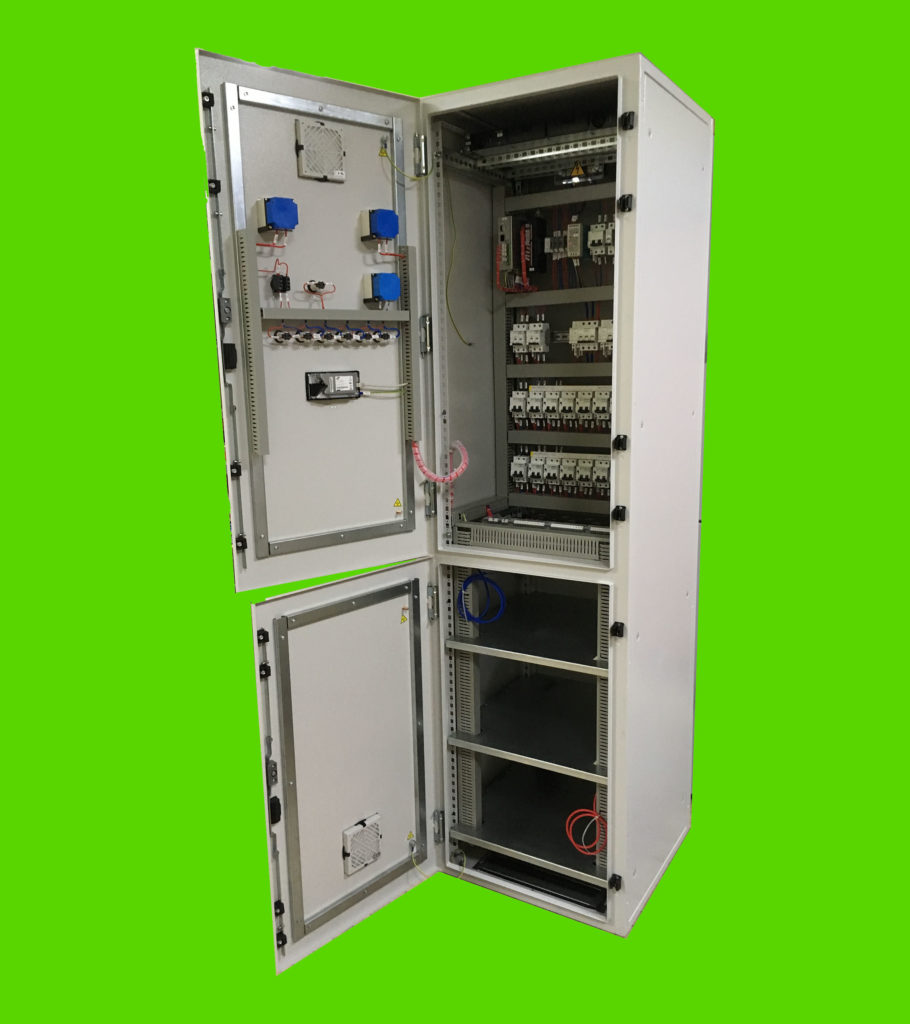

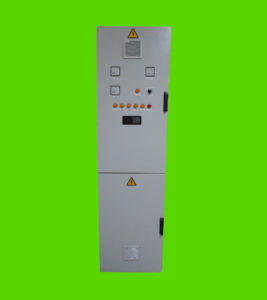

Конструкція ШОС-А з АКБ ємністю до 55 А/год

Шафа оперативного струму виконана в вигляді металевої конструкції що складається з двох відсіків, відсіку управління і відсіку АКБ.

На дверях відсіку управління розміщені вимірювальні прилади, ключ управління обігріву шафи, лампи сигналізації та контролер з ЖК дисплеєм.

Габаритні розміри шафи:

−           висота                                                                       – 2200 мм;

−           ширина                                                                     – 600 мм;

−           глибина                                                                     – 600 мм.

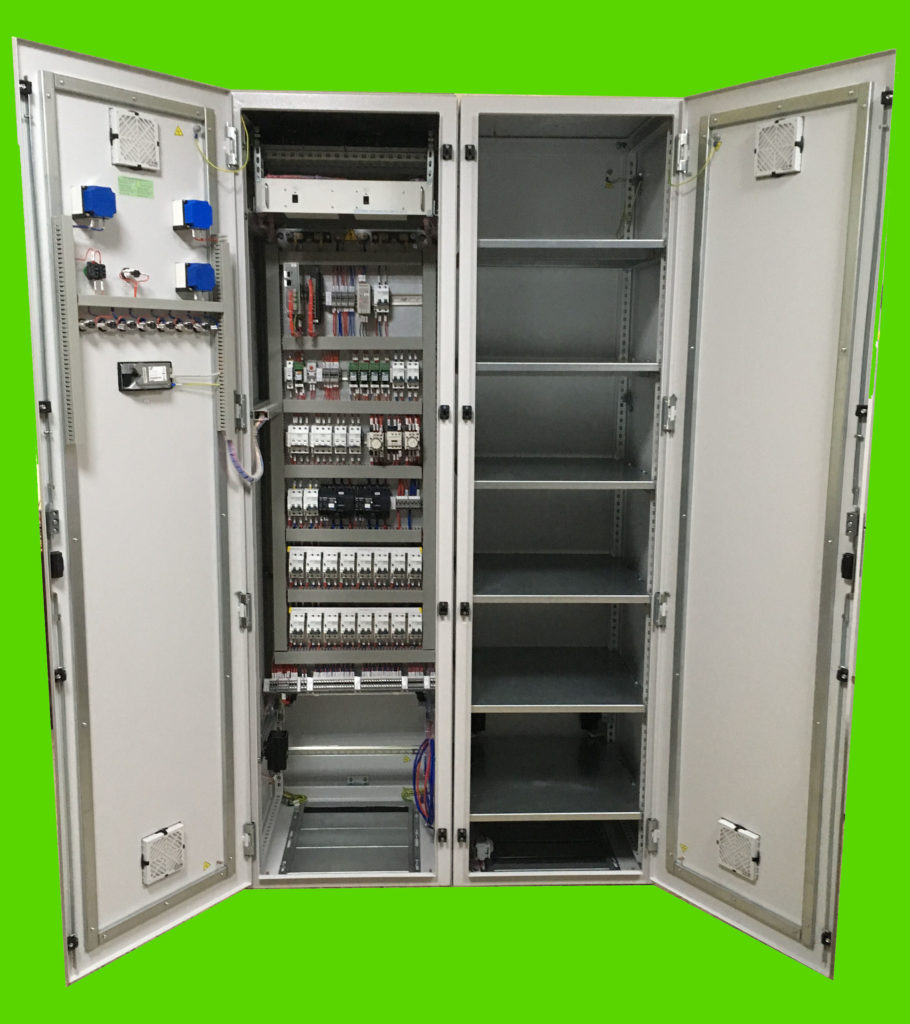

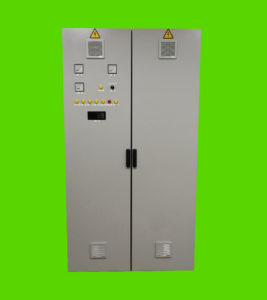

Конструкція ШОС-А з АКБ ємністю до 150 А/год

Шафа оперативного струму виконана в вигляді металевої конструкції що складається з двох шаф, шафи управління і шафи АКБ.

На дверях шафи управління розміщені вимірювальні прилади, ключ управління обігріву шафи, лампи сигналізації та контролер з ЖК дисплеєм.

Габаритні розміри шафи управління і шафи АКБ:

−           висота                                                                       – 2200 мм;

−           ширина                                                                     – 600 мм;

−           глибина                                                                     – 600 мм.

Випрямлячі

В шафах оперативного струму серії ШОС-А, в залежності від виконання, може бути встановлено 2 (4,6,8) зарядних пристроїв. Зарядні пристрої (випрямлячі) призначені заряду акумуляторної батареї та живлення споживачів секцій постійного струму.

В якості зарядних пристроїв використовуються випрямлячі:

−                         Flatpack2 220/10A HE;

−                         Flatpack2 220/2000 HE;

−                         RU2.

Контролери

В шафах оперативного струму серії ШОС-А використовуються контроллери серії Smartpack2.

Контролер Smartpack2 Basic Industrial

Контролер Smartpack2 Basic Industrial, виконує наступні функції:

−           вимірювання, контроль і сигналізація напруги вхідних кіл змінного струму;

−           вимірювання, контроль і сигналізація напруги АКБ;

−           вимірювання, контроль і сигналізація струму заряду/розряду АКБ;

−           вимірювання, контроль і сигналізація напруги 1(2) секції постійного струму;

−           вимірювання, контроль і сигналізація опору ізоляції кіл постійного струму;

−           діагностика і тестування АКБ;

−           управління незалежними розщіплювачами автоматичних вимикачів вводів АКБ (захист від глибокого розряду);

−           формування і видача сигналів аварійної і попереджувальної сигналізації в схему центральної сигналізації.

Контролер I/O Monitor type 2

Контролер I/O Monitor type 2 виконує наступні функції:

−           контроль стану комутаційних апаратів шафи;

−           управління світловою сигналізацією шафи.

Контролер Smartpack2 Touch

Контролер Smartpack2 Touch розміщується на дверях відсіку управління шафи і призначений для відображення на ЖКІ вимірювальних величин струмів та напруг, попереджувальних та аварійних повідомлень, налаштування контролерів та випрямлячів.

Зв’язок між контролерами та випрямлячами здійснюється за допомогою цифрового зв’язку (CAN шина).

Порти зв’язку

Для зовнішнього доступу (віддалений контроль чи налаштування) доступні інтерфейси RS485, RS232, Ethernet.

Порт 1	Інтерфейс	RS-485
	Розміщення	Контролер Smartpack2 Dasic Industrial Controller
Порт 2	Інтерфейс	RS-232
	Розміщення	Контролер Smartpack2 Dasic Industrial Controller
Порт 3	Інтерфейс	Ethernet
	Розміщення	Контролер Smartpack2 Master

Схема живлення кіл оперативного блокування роз’єднувачів

В шафах оперативного струму серії ШОС-А опціонально може бути встановлено 1(2) схеми живлення кіл оперативного блокування роз’єднувачів (ОБР).

Схема живлення ОБР складається з:

−                        гальванічно ізольованих блоків живлення;

−                        автоматичних вимикачів вхідних кіл змінного струму;

−                        автоматичних вимикачів вихіднихих кіл постійного струму;

−                       схемы контролю ізоляції вихідних кіл постійного струму схеми ОБР.

Схема обігріву

В шафах оперативного струму серії ШОС-А опціонально може бути встановлено схему обігріву шафи управління та шафи АКБ.

Схема обігріву складається з:

−                         нагрівальних елементів шафи управління та шафи АКБ;

−                         автоматичного вимикача вхідних кіл змінного струму;

−                         термостата, для автоматичного контолю температури;

−                         ключа выбору режиму управліния, розміщеного на дверях шафи управління;

−                         лампи індикації увімкненого стану обігріву.

Умови навколишнього середовища

Робочий діапазон температур	-10°C дo + 40 °C
Допустима  вологість	50%  при  40°C

Акумуляторні батареї

В шафах оперативного струму серії ШОС-А встановлюються герметизовані свинцево-кислотні акумуляторні батареї (АКБ) з рекомбінацією газів та терміном експлуатації 10, 12 або 15 років.

Термін служби, тип та виробник АКБ узгоджуються при формуванні замовлення на ШОС-А.

•

•
