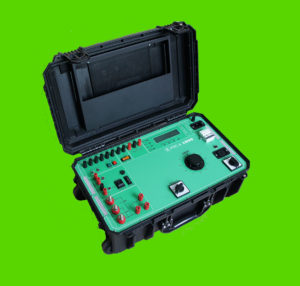

ВИПРОБУВАЛЬНІ УСТАНОВКИ ДЛЯ ПЕРЕВІРКИ ПРИСТРОЇВ РЗА ТА СИЛОВОГО ОБЛАДНАННЯ СЕРІЇ – РТС-А
ПРИЗНАЧЕННЯ
Установки серії РТС-А призначені для налагодження електрообладнання в схемах релейного захисту, а також проведення випробувань силового обладнання.
Пристрої можуть використовуватись для перевірки:
− параметрів спрацювання і повернення, а також витримок часу електромеханічних реле;
− параметрів проміжних реле постійного чи змінного струму;
− параметрів спрацювання та логіки роботи функцій захисту та автоматики виконаних на базі мікропроцесорних пристроїв;
− випробувань та перевірки силового обладнання;
− при проведенні перевірок установки можна одночасно використовувати в якості джерела оперативного живлення пристроїв РЗА.
ОПИС
Пристрій містить вихідне джерело змінного струму і вихідне джерело змінної або постійної напруги. Джерело струму і джерело постійної напруги гальванічно ізольовані від мережі живлення.
Також пристрій містить дискретні входи, для вимірювання часових характеристик, і вихідні реле, для контролю або управління пристроями, що перевіряються.
Додатково пристрій містить модуль імітації силового вимикача, що складається з реле, що імітують електромагніти включення і відключення, контакти яких імітують блокконтакти включеного і відключеного стану вимикача.
Пристрій забезпечує:
– отримання регульованого однофазного змінного струму або напруги;
– отримання регульованої або фіксованої випрямленої зі згладжуванням напруги;
– вимірювання з фіксацією встановлених значень змінного струму, змінної і постійної напруги;
– вимірювання часових характеристик;
– перевірку роботи захистів і автоматики з дією на двопозиційне реле, що імітує вимикач.
Регулювання вихідних параметрів здійснюється за допомогою ЛАТРа. Управління вихідними джерелами здійснюється за допомогою перемикачів і кнопок управління, розташованих на лицьовій панелі пристрою.
Індикація і контроль вихідних параметрів здійснюється за допомогою індикатора, розташованого на лицьовій панелі пристрою.
